ศูนย์กลางสื่อสารกับมิเตอร์ผ่าน RS485 แล้วส่งข้อมูลขึ้น Cloud · Hardware 3 รุ่น Max / Eco / Mini · firmware ที่ติดตั้งเป็นตัวกำหนดว่าเป็น product ไหน
| ข้อมูลจำเพาะ | MAX | ECO | MINI |
|---|---|---|---|
| MCU | ESP32-S3-WROOM-1U-N16R8 Flash 16 MB · PSRAM 8 MB | ESP32 | ESP32-C3 |
| Ethernet | W5500 · 10/100 Mbps (RJ45) | W5500 · 10/100 Mbps | — |
| Wi-Fi | 802.11 b/g/n 2.4 GHz · เสาอากาศ SMA | 802.11 b/g/n 2.4 GHz | 802.11 b/g/n 2.4 GHz |
| RS485 | เหมือนกันทุกรุ่น: 1200–19200 bps · DL/T645-2007 และ Modbus RTU ค่าเริ่มต้น 9600 8N1 (8 data bit · ไม่มี parity · 1 stop bit) · ช่วง address 1–247 | ||
| การป้องกัน RS485 | YLPTEC TDA51S485HC Isolation 3750 Vrms · ESD ที่ขาบัส 15 kV (HBM) | YLPTEC TDA51S485HC Isolation 3750 Vrms · ESD ที่ขาบัส 15 kV (HBM) | TVS diode 6.5 A |
| ไฟเลี้ยงหลัก | 100–230 Vac (ขั้ว PWR) | 6–30 Vac/dc | 6–30 Vac/dc |
| USB-C 5 V | มี · 0.3 A | มี · 0.3 A | มี · 0.15 A |
| ค่า A ตามสเปกคือกระแสที่เครื่องใช้จาก USB-C (ไม่ใช่กระแสที่จ่ายออก) · USB-C ใช้สำหรับทดสอบ แฟลช firmware และดู log — ห้ามใช้เป็นไฟเลี้ยงหลักระหว่างใช้งานจริง · วัดด้วย watt meter (AC/DC) ที่ input | |||
| มิเตอร์สูงสุดต่อ Gateway | 200 | 60 | 30 |
| รอบอัปเดต (มิเตอร์เต็มจำนวน ที่ 2400 bps) | ≈ 76 วินาที | ≈ 23 วินาที | ≈ 11 วินาที |
| คำนวณจาก ≈ 0.38 วินาที/มิเตอร์ ที่ 2400 bps · ที่ 9600 bps (ค่าเริ่มต้น) Max ≈ 19 วินาที ดูตารางในหัวข้อ 04 | |||
| กล่อง | Takachi PF15-5-10W · 150 × 100 mm · ABS ทนไฟ UL94 V-0 | Phoenix Contact EH 70 F · DIN rail กว้าง 70.2 mm · ABS UL94 HB | 50 × 45 × 45 mm |
| การยึด | วางโต๊ะ / ยึดผนัง | DIN rail (EN 60715) หรือยึดผนัง | DIN rail (EN 60715) หรือยึดผนัง |
ที่มา: ProductSpecification_TH.pdf (Gateway) — เลิกใช้ข้อความ "สูงสุด 15 วินาที" ในสเปกเดิม เพราะขัดกับ 0.38 วินาที/มิเตอร์ · ป้ายบนตัวเครื่อง Max · แบบกล่อง Takachi PF15-5-10W และ Phoenix Contact EH…F
ตามป้ายบนตัวเครื่อง
ไฟ RGB มี 8 สถานะ ดูสี รูปแบบกะพริบ และสิ่งที่ต้องตรวจในตาราง หัวข้อ 07

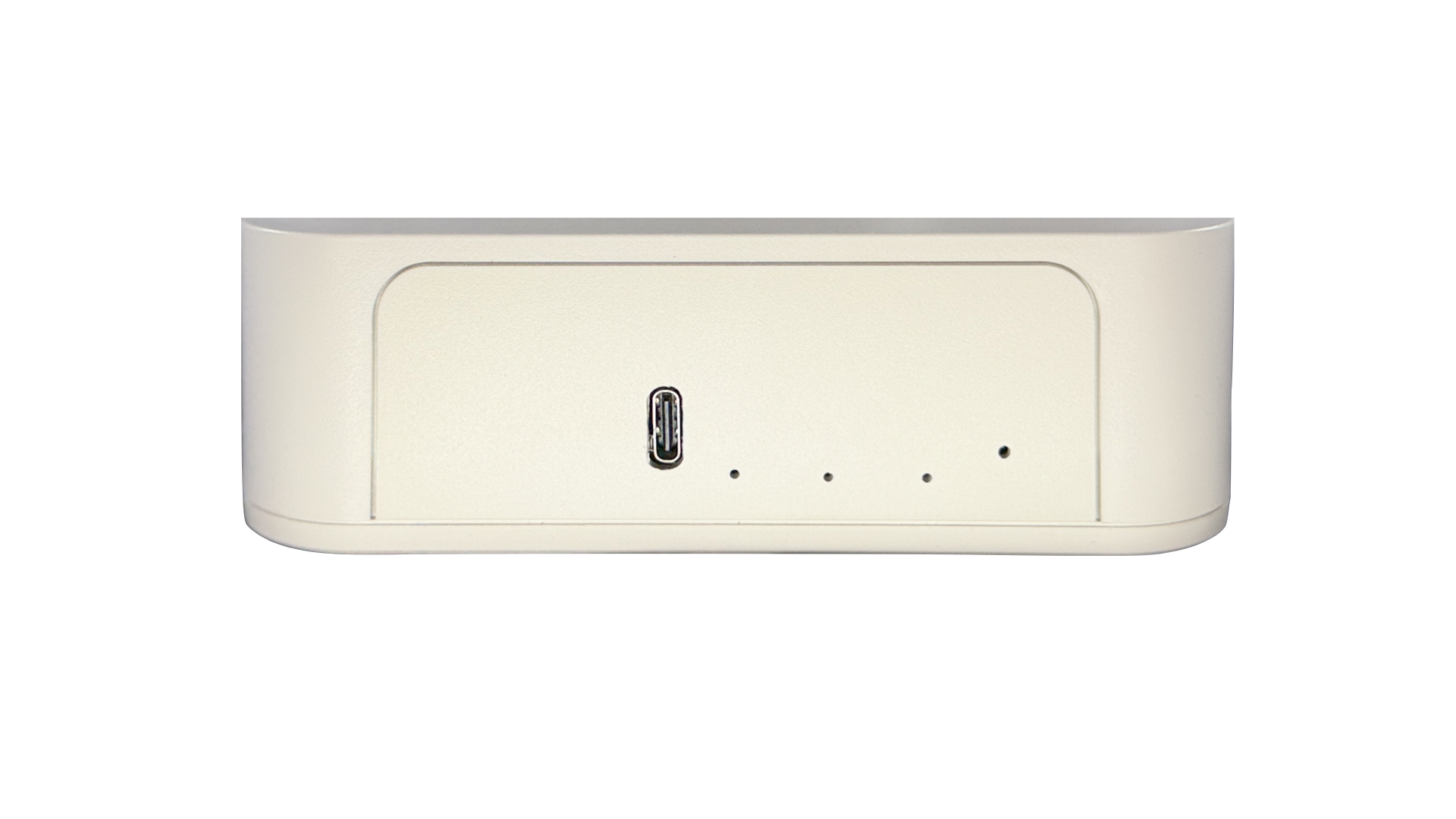

กดปุ่ม SET ค้างประมาณ 5 วินาที เพื่อเข้าโหมดตั้งค่า Wi-Fi (ไฟสีน้ำเงิน) แล้วเชื่อมต่อ Wi-Fi ของ Gateway เพื่อตั้งค่า · ปุ่ม SET อยู่ในรูด้านหลังข้างไฟ RGB ใช้ปลายแหลมกด
ด้านหลังมีไฟ PWR สีแดง (มีไฟเลี้ยง) และไฟ RGB แสดงสถานะ

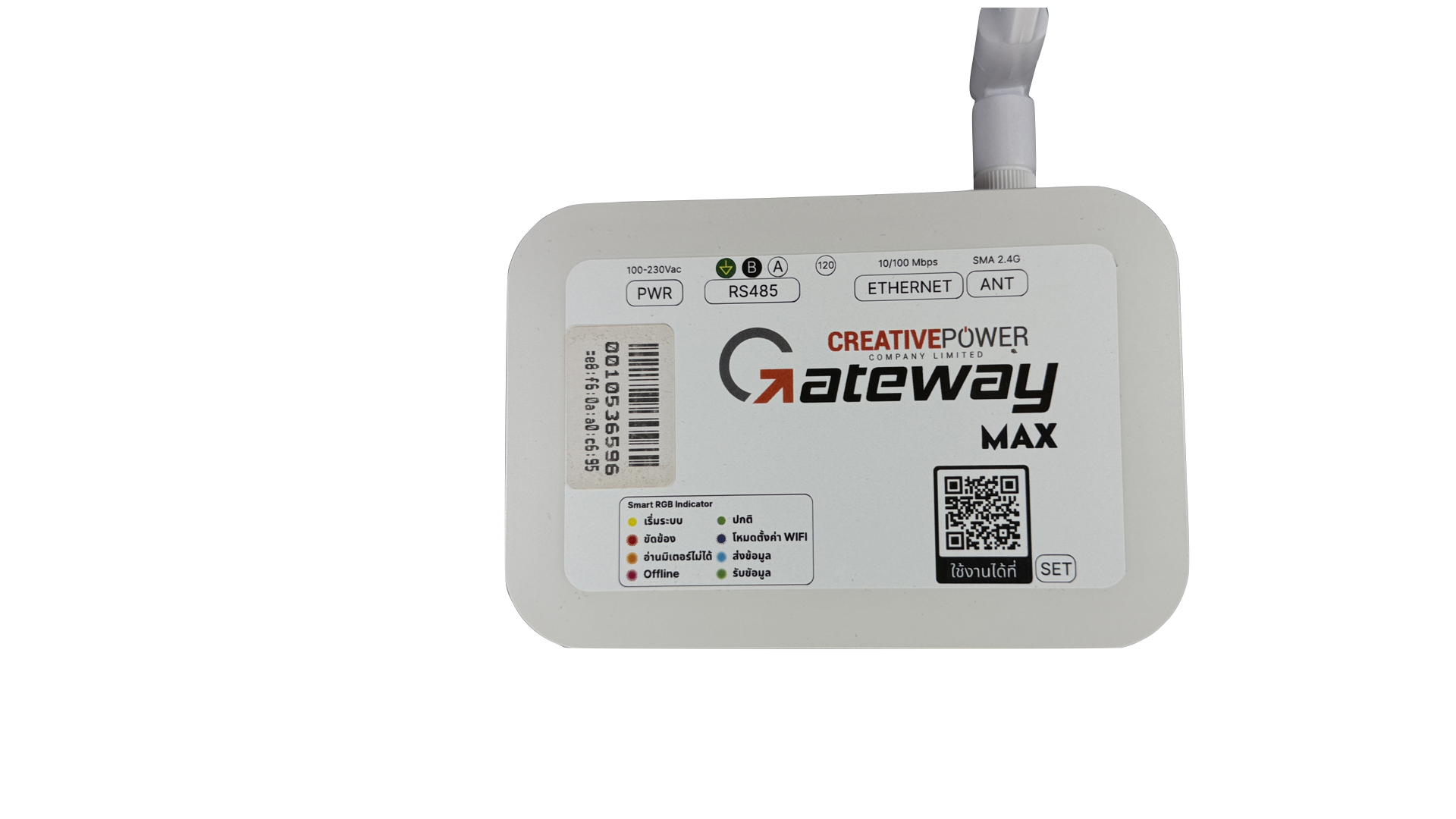

สแกน QR “ใช้งานได้ที่” เพื่อเปิด Web App ของ product ที่ติดตั้ง
สติกเกอร์ด้านข้างมี Device ID (บาร์โค้ด) และ MAC address — ถ่ายภาพเก็บไว้ใช้ลงทะเบียน

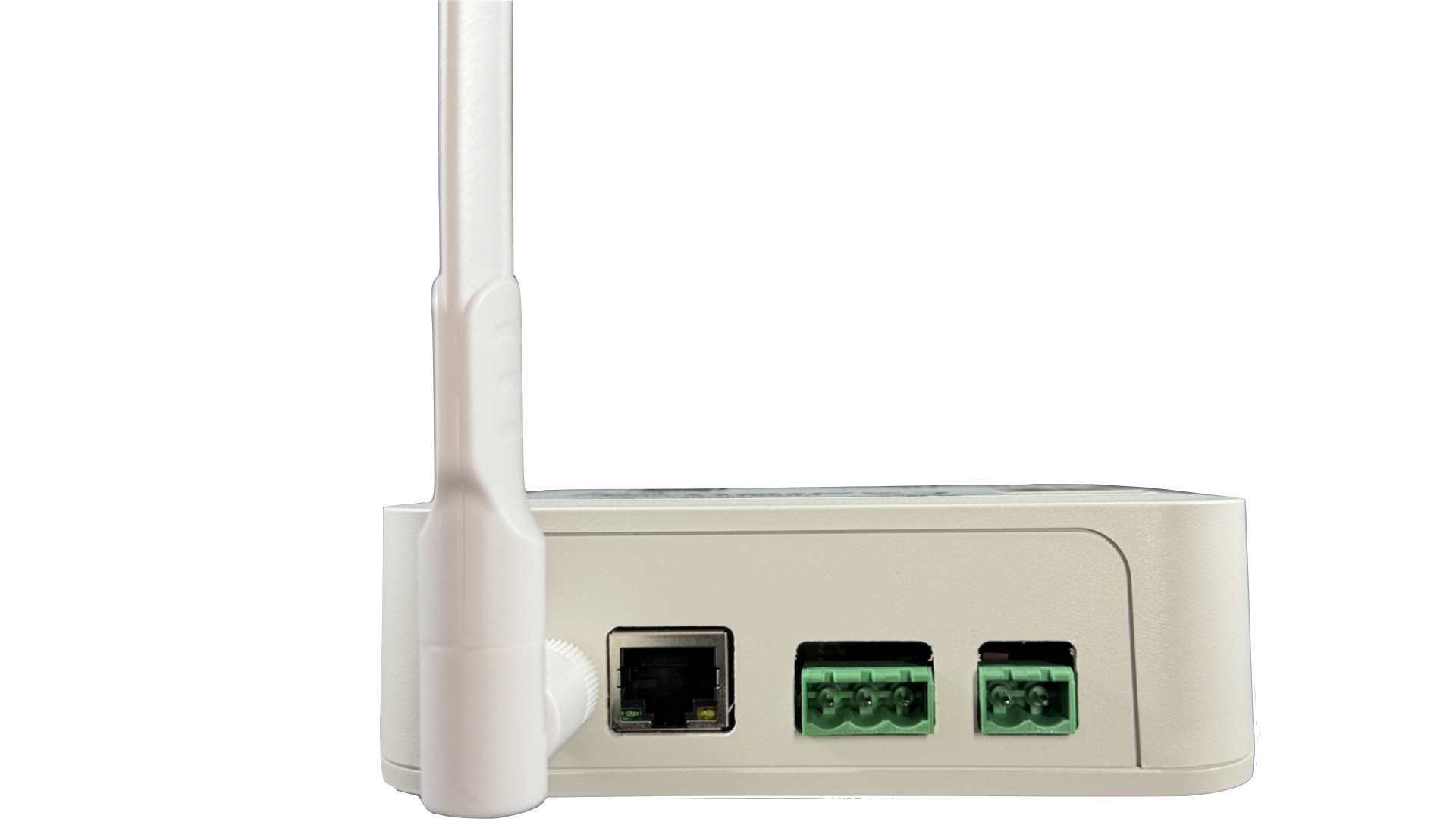

สวิตช์ 120 ระหว่างช่อง ETHERNET กับ RS485 = เปิด/ปิดตัวต้านทานปลายสาย 120 Ω ของบัส RS485
จำกัดตามมิเตอร์ที่ใช้ร่วม (Class B / LV4) · ค่า −40 … +65 °C
ไม่ลามไฟ (Max) · Eco ใช้ ABS UL94 HB
| ความชื้นใช้งาน | ≤ 90 %RH ไม่กลั่นตัว |
| อุณหภูมิเก็บรักษา | −40 … +75 °C |
| IP rating | IP54 |
| สาย | ระยะ | จำนวนต่อช่วง |
|---|---|---|
| 0.75 sq.mm Twist pair + Shield | Gateway → ตัวสุดท้าย ≤ 600 m | ≤ 30 ตัว |
| 0.5 sq.mm Twist pair + Silver alloy | ≤ 20 m ต่อช่วง · รวมทั้งระบบ ≤ 120 m | ≤ 30 ตัว |
| Baud rate | 30 ตัว (Mini เต็ม) | 60 ตัว (Eco เต็ม) | 200 ตัว (Max เต็ม) |
|---|---|---|---|
| 2400 bps | ≈ 11 วินาที | ≈ 23 วินาที | ≈ 76 วินาที |
| 9600 bps (ค่าเริ่มต้น) | ≈ 3 วินาที | ≈ 6 วินาที | ≈ 19 วินาที |
| 19200 bps | ≈ 2 วินาที | ≈ 3 วินาที | ≈ 10 วินาที |
สาย 0.75 sq.mm: ระบบ 220 V → ขั้นต่ำ 22 mm · แนะนำ 25 mm (1 นิ้ว)
สาย 0.5 sq.mm ใช้ 0.25 mm/V (220 V → 55 mm)
มิเตอร์ 200 ตัว ห่างกันตัวละ 5 m ทุก 10 ตัวมีช่วงข้าม 10 m เดินสาย 0.75 sq.mm ไฟ 220 V บน wireway
ผล: 7 ช่วง คั่นด้วย Repeater 6 ตัว และเดินห่างสายไฟใน wireway อย่างน้อย 22 mm (แนะนำ 25 mm)
Hardware เดียวกัน ติดตั้ง firmware ต่างกันจะกลายเป็นคนละ product และใช้ Web App คนละตัว · Max และ Eco ใช้ไฟล์ firmware ชุดเดียวกัน
ใช้เครื่องมือเว็บ cplservice.com/rd/fw
ปิดโปรแกรมอื่นที่เปิดพอร์ต USB ของ Gateway ค้างไว้ก่อนเริ่ม
ใช้เครื่องมือเว็บ cplservice.com/rd/gateway/staticip สำหรับตั้งค่า Static IP หรือกลับเป็น DHCP
เตรียม IP, Gateway, Subnet และ DNS จากผู้ดูแลเครือข่ายของจุดติดตั้ง
Gateway เป็นฝ่ายเริ่มเชื่อมต่อไป server แล้วรับส่งข้อมูลสองทาง (in-out) บนการเชื่อมต่อนั้น · ใช้ DHCP (หรือ Static IP) และ DNS ของจุดติดตั้ง · REST ใช้ TLS 443 ก่อน แล้ว fallback 80
| Product | ปลายทาง (hostname) | Port | Protocol | ทิศทาง |
|---|---|---|---|---|
| CDM Gateway | dbs5.cplservice.com | 443 / 80 | REST | in-out |
| CDM Gateway | ไม่ระบุ (ตาม load balance) | 21880 | MQTT | in-out |
| Universal Gateway | dbs6.cplservice.com | 443 / 80 | REST | in-out |
| Universal Gateway | ไม่ระบุ (ตาม load balance) | 21880 | MQTT | in-out |
| ทุก product | DNS ของเครือข่าย | 53 | UDP/TCP | ขาออก |
| ทุก product (เวลา) | dbs5.cplservice.com/servertime | 443 | HTTPS | ขาออก |
MQTT server ถูกเลือกอัตโนมัติตาม load balance จึงไม่มี hostname ตายตัว — ให้อนุญาต port 21880 ขาออกไปปลายทางใดก็ได้
ขั้ว PWR แน่น ไม่มีทองแดงโผล่ ไฟเปลี่ยนจากเหลือง (เริ่มระบบ) เป็นเขียว (ปกติ)
ไฟ LINK ที่ RJ45 ติด ได้ IP และไม่ขึ้นสีชมพู (Offline)
A/B ไม่สลับ ชีลด์ต่อด้านเดียว ปลายสายมี 120 Ω ไม่ขึ้นสีส้ม (อ่านมิเตอร์ไม่ได้)
บันทึก Device ID / MAC จากสติกเกอร์ และผูกกับโครงการใน Web App
เห็นไฟสีฟ้า (ส่งข้อมูล) เป็นระยะ และค่ามิเตอร์อัปเดตใน Web App
จุดติดตั้งแห้ง ไม่ร้อนเกิน 50 °C เสาอากาศตั้งขึ้น สายไม่ดึงรั้งขั้ว
| สี | รูปแบบ (ติดค้าง / กะพริบ) | ความหมาย | ตรวจอะไร |
|---|---|---|---|
| เหลือง | ติดค้าง | เริ่มระบบ | ถ้าค้างนานเกิน 1–2 นาที: ตรวจไฟเลี้ยง · ดู log ทาง USB-C |
| เขียว | ติดค้าง | ปกติ | — |
| ฟ้า | กะพริบ 1 ครั้ง แล้วกลับเขียว | ส่งข้อมูล | ควรเห็นเป็นระยะตามรอบอัปเดต |
| เขียว | กะพริบ 1 ครั้ง (เขียวเดียวกับสถานะปกติ) | รับข้อมูล | — |
| น้ำเงิน | กะพริบทุก 0.5 วินาที จนตั้ง Wi-Fi สำเร็จ หรือครบ 3 นาทีแล้วกลับไปต่อ SSID เดิม | โหมดตั้งค่า Wi-Fi | เชื่อมต่อ Wi-Fi ของ Gateway เพื่อตั้งค่า หรือรอครบ 3 นาทีให้กลับไปต่อ SSID เดิม |
| ชมพู | ติดค้าง | Offline | สาย LAN / DHCP / Wi-Fi · อินเทอร์เน็ตของจุดติดตั้ง · Firewall ตามตารางหัวข้อ 06 |
| ส้ม | กะพริบ 1 ครั้ง แล้วกลับเขียว | อ่านมิเตอร์ไม่ได้ | สาย A/B สลับหรือหลุด · baud rate / ID มิเตอร์ · ระยะและจำนวนเกินเกณฑ์ Repeater |
| แดง | ติดค้าง | ขัดข้อง | ดู log ทาง USB-C · รีบูตเครื่อง · แจ้งฝ่ายซัพพอร์ต (ช่องทางท้ายหน้า) พร้อม Device ID |
สีที่ใกล้กันให้แยกด้วยรูปแบบ: ฟ้า = กะพริบครั้งเดียว · น้ำเงิน = กะพริบต่อเนื่อง · ชมพู/แดง = ติดค้าง · ส้ม = กะพริบครั้งเดียว
บริการ On-site: 1,500 บาทต่อครั้ง และค่าเดินทาง 10 บาท/กม. นับจากบริษัท (12/2 ซอยรามคำแหง 21)
บริษัท ครีเอทีฟ พาวเวอร์ จำกัด
12/2 ซอยรามคำแหง 21 (นวศรี 1) แขวงพลับพลา เขตวังทองหลาง กรุงเทพฯ 10310
โทร 085-223-1144 · LINE @creativepowerthai · อีเมล [email protected]
เวลาทำการ จันทร์–ศุกร์ 09:00–17:00 น.
Gateway และตู้กันน้ำ รับประกัน 1 ปี · เฉพาะความเสียหายจากการใช้งานปกติหรือกระบวนการผลิต
ไม่ครอบคลุม: แตก หัก ไหม้ น้ำท่วม/แช่น้ำ ฟ้าผ่า ไฟกระชาก สัตว์/แมลงกัดเจาะ ดัดแปลงตัวเครื่อง หรือใช้งานผิดวิธีตามคู่มือ
| Rev | รายละเอียด |
|---|---|
| 0.92 | เพิ่มขั้นตอน RMA และค่าบริการ On-site · ช่วง address 1–247 · ตรวจเวอร์ชัน EN |
| 0.91 | เติมค่าที่ยืนยันแล้ว: RS485 9600 8N1, สภาพแวดล้อม, ตาราง network, ไฟ RGB, ข้อจำกัด Mini, ซัพพอร์ตและรับประกัน · เพิ่มภาพระยะห่างสายไฟและ Repeater |
| 0.9 | แก้ข้อมูลขัดกัน: รอบอัปเดต ตาราง network ไฟ RGB 8 สถานะ ข้อจำกัด Mini · เพิ่มสารบัญและ document control |
