INSTALLATION GUIDE / คู่มือการติดตั้ง

E-Power EP96

Panel Meter 3 เฟส · เลือก CT ให้เหมาะ · ตั้งค่าให้ตรง · ตรวจสอบก่อนส่งมอบ

3 PHASE / PANEL MOUNT

วัดครบ อ่านง่าย ตั้งค่าให้ถูก

ภาพจำลอง Panel Meter 3 เฟส หน้าจอแรงดัน กระแส และกำลังE-POWER EP96V L1–N230.0A L1100.0L1 L2 L3 kWภาพ SVG จำลอง · ค่าหน้าจอเป็นตัวอย่าง

ข้อมูลอุปกรณ์ E-Power EP96

รุ่นต้นทาง OEM: ATZ2000
ผู้ผลิต: Hangzhou Antin Power Technology Co., Ltd.
จำหน่ายภายใต้แบรนด์ E-Power รุ่น EP96

Harmonicลำดับที่ 63

+ Subharmonic

AccuracyClass 0.5S
ProtectionEMC Level 4
Surge4 kV
NetworkRS485

Modbus RTU
38400 bps

Nodes64 Devices
Overload20 เท่า

0.5 s

Class ของ meter ไม่ใช่ความแม่นยำของทั้งชุด ต้องพิจารณา CT/VT การต่อสาย และ burden ร่วมกัน

01

ช่องเจาะและการยึดติดตั้ง

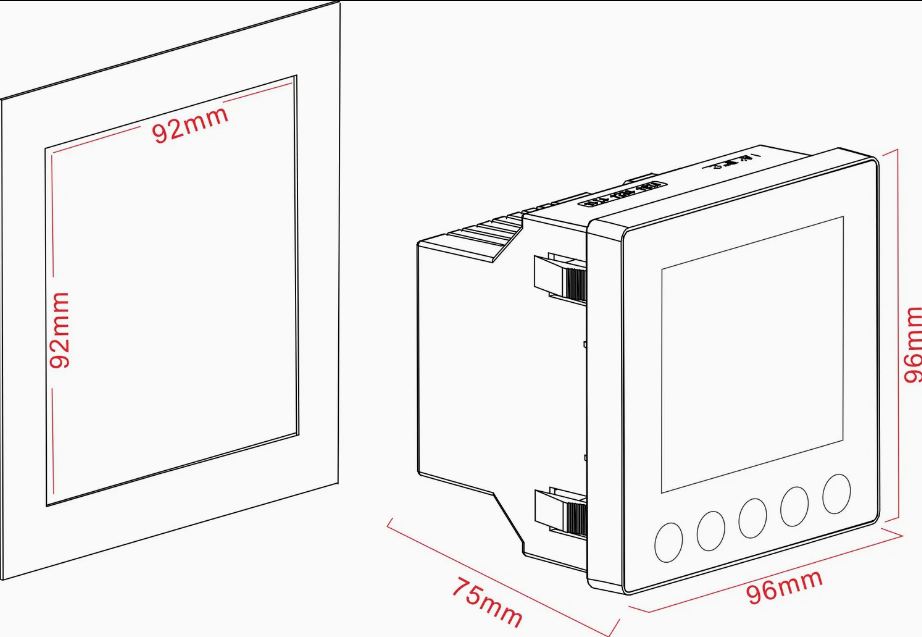

ช่องเจาะ 92 × 92 mm หน้ามิเตอร์ 96 × 96 mm และความลึก 75 mm
92 × 92 mm

ขนาดช่องเจาะตามภาพ

หน้ามิเตอร์ 96 × 96 mm · ความลึก 75 mm

ลบคมช่องเจาะ ยึดคลิปให้แน่น และเผื่อพื้นที่ด้านหลังสำหรับขั้วต่อ สาย และการซ่อมบำรุง

ขนาดเผื่อและความหนาแผงให้ตรวจตามคู่มือรุ่นจริง ภาพไม่ได้ระบุค่าความคลาดเคลื่อนช่องเจาะ

02

ติดตั้งให้ถูกทั้ง 3 ส่วน

1 / Meter

ตั้งระบบไฟ 3P3W/3P4W ให้ตรงหน้างาน ตั้ง CT primary/secondary และ VT ratio ตามอุปกรณ์จริง

เลือกอินพุต 1A/5A ให้ตรง CT ตรวจแรงดันรับเข้าและไฟเลี้ยงก่อนจ่ายไฟ

2 / สาย CT

ใช้สายทองแดง ขนาดและระยะต้องสอดคล้องกับ burden เดิน S1/S2 เป็นคู่ ติดป้ายแยกเฟส เข้าหัวให้เหมาะสม

นับระยะไป–กลับ ตรวจขั้วต่อและใช้ shorting terminal สำหรับงานถอด meter

3 / CT

YHDC SCT024TS
Split core · 100A/5A · Accuracy 1%
ช่องสาย Ø24 mm · Burden อ้างอิง 0.5 VA

ตั้ง meter: CT primary 100 A / secondary 5 A (อัตราส่วนกระแส 20:1) ตรวจป้ายรุ่นจริงและ VA ก่อนใช้งาน

เลือก primary current ให้เหมาะกับโหลด เลือก secondary 1A/5A, VA และ accuracy class ให้ตรงงาน

ช่อง CT ต้องรองรับขนาดสาย/บัสบาร์จริง ตรวจพิกัดฉนวนและทิศ P1 → P2

วงจร CT แบบย่อของมิเตอร์ 3 เฟสแต่ละเฟสผ่าน CT ของตนเองจาก P1 ด้านแหล่งจ่ายไป P2 ด้านโหลด ขั้ว S1 และ S2 ต่อผ่าน shorting terminal ไปอินพุตกระแสคู่เดียวกันของ meter ไม่มีการเชื่อมข้ามเฟสแหล่งจ่ายไปโหลด →Shorting terminalE-POWER EP96 L1P1P2S1S2I1+ / S1I1− / S2 L2P1P2S1S2I2+ / S1I2− / S2 L3P1P2S1S2I3+ / S1I3− / S2 อินพุตกระแสเท่านั้น · จุดต่อแรงดัน / ไฟเลี้ยง / RS485 ดูคู่มือรุ่นจริง

บนมือถือเลื่อนภาพซ้าย–ขวาเพื่ออ่านขั้วให้ครบ สีสาย secondary ในภาพใช้แยกเส้น ไม่ใช่ข้อกำหนดสีสายของรุ่น

03

คำนวณระยะและขนาดสาย CT

คำนวณต่อ CT / ต่อเฟส สำหรับ secondary 1A หรือ 5A และสายทองแดง 2 เส้นขนาดเท่ากัน ระยะที่กรอกคือ ระยะทางเดียวจาก CT ถึง meter

E-Power EP96: ใช้ 0.1 VA จาก ME96SSRA-MB ที่ 5A เพื่อประเมินเท่านั้น ยังไม่ใช่สเปก burden ที่ยืนยันของ E-Power EP96

รุ่นอ้างอิงBurden ช่องกระแสเงื่อนไข
Schneider PM2230 / PM2200< 0.024 VAที่ 6A · ใช้ 0.024 VA ประเมินฝั่ง 5A
ไม่ลดค่าตาม I² โดยไม่มีข้อมูลยืนยัน
Mitsubishi ME96SSRA-MB0.1 VA ต่อเฟสที่ 5A · ยังไม่ยืนยันรุ่นย่อยที่เรียก ME96mk2

ใช้ค่าช่องรับกระแสเท่านั้น ไม่ใช้ VA ของวงจรแรงดันหรือไฟเลี้ยงแทน ค่าอ้างอิงทั้งสองจำกัดตัวเลือกไว้ที่ secondary 5A; สำหรับ 1A ให้กรอกข้อมูลที่ยืนยันของรุ่นจริง

CT รุ่นอ้างอิงเป็น 5A เท่านั้น ตัวเลือก 1A ใช้คำนวณ CT รุ่นอื่น ไม่ใช่เปลี่ยนเอาต์พุต SCT024TS 100A/5A ได้ ที่ 5A / 2.5 mm² / 20°C ระยะสูงสุดเชิง burden ก่อนรวม meter และขั้วต่อประมาณ 1.43 m

Rloop = 2 × L × 0.0175 × [1 + 0.00393 × (T − 20)] / S
VA สาย = Isecondary² × Rloop · VA รวม = VA สาย + VA meter + VA อื่น

ใช้ค่าความต้านทานจำเพาะทองแดงที่ 20°C โดยประมาณ ผลนี้คัดกรอง burden สูงสุด ไม่รับรอง accuracy class: ต้องตรวจช่วง burden ที่ผู้ผลิตรับรอง ค่า power factor และความต้านทานสายจริง ไม่ใช้กับสายอะลูมิเนียม สายร่วม return หรือ CT แบบ mV/Rogowski

ตารางอ้างอิง: สายทองแดง 10 m ทางเดียว ที่ 20°C

ขนาดสายR ไป–กลับBurden สาย 1ABurden สาย 5A

ตัวอย่าง 10 m / 2.5 mm²: burden สายประมาณ 0.14 VA ที่ 1A หรือ 3.50 VA ที่ 5A สำหรับ SCT024TS 100A/5A 1% ที่อ้างอิง 0.5 VA สาย 10 m / 2.5 mm² เกินพิกัดแล้ว แม้ยังไม่รวม meter และขั้วต่อ

ค่าเริ่มต้น CT 0.5 VA อ้างอิง SCT024TS 100A/5A Accuracy 1% จาก datasheet เป็นค่าทั่วไป ต้องยืนยันกับป้าย/เอกสารของตัวที่ติดตั้ง ค่า burden meter เริ่มต้นเป็นค่าอ้างอิง ต้องเปลี่ยนเป็นค่าจากคู่มือ OEM ATZ2000 ของ Hangzhou Antin Power Technology Co., Ltd. เมื่อยืนยันแล้ว และต้องเปลี่ยนให้ตรงกับกระแส secondary ที่เลือก

04 ตั้งค่า ตรวจสอบ และ calibrate04ตั้งค่า ตรวจสอบ และ calibrate Calibrate meter และ CT ด้วย constant load เท่านั้นใช้โหลดคงที่และเครื่องมืออ้างอิงที่สอบเทียบแล้ว ตรวจการต่อสายและ ratio ก่อนปรับค่า เก็บผลก่อนและหลังและเงื่อนไขโหลดตามขั้นตอนที่ผู้ผลิตอนุญาตข้อกำหนดหน้างาน: calibrate meter + CTconstant load เท่านั้นใช้โหลดคงที่ + เครื่องมืออ้างอิงที่สอบเทียบแล้วตรวจการต่อสายและ ratio ให้ถูกก่อนปรับค่าเก็บผลก่อน–หลัง พร้อมเงื่อนไขโหลดดำเนินการตามขั้นตอนที่ผู้ผลิตอนุญาต
จับคู่เฟสให้ตรงCT L1 ↔ แรงดัน L1 · CT L2 ↔ แรงดัน L2 · CT L3 ↔ แรงดัน L3 · ตรวจลำดับเฟสและทิศทางกำลังL1L2L3V1V2V301 / จับคู่เฟสให้ตรงCT L1 ↔ แรงดัน L1CT L2 ↔ แรงดัน L2CT L3 ↔ แรงดัน L3ตรวจลำดับเฟสและทิศทางกำลังตรวจ polarityP1 ด้านแหล่งจ่าย → P2 ด้านโหลด · S1 / S2 ตรงกับอินพุต meter · ตรวจตามคู่มือรุ่นจริงก่อนจ่ายไฟP1P2S1S202 / ตรวจ polarityP1 ด้านแหล่งจ่าย → P2 ด้านโหลดS1 / S2 ตรงกับอินพุต meterตรวจตามคู่มือรุ่นจริงก่อนจ่ายไฟตั้ง CT / VT ratioตั้ง primary / secondary ตามป้าย · CT นี้: 100 A / 5 A = 20:1 · ไม่มี VT: ตรวจค่า direct input · บันทึกค่าที่ตั้งจริงก่อนส่งมอบCT PRIMARY 100ASECONDARY 5ARATIO 20:103 / ตั้ง CT / VT ratioตั้ง primary / secondary ตามป้ายCT นี้: 100 A / 5 A = 20:1ไม่มี VT: ตรวจค่า direct inputบันทึกค่าที่ตั้งจริงก่อนส่งมอบตั้ง RS485 ให้ตรงระบบ38400 bps · Modbus RTU · parity / stop bits ตรงกัน · Address ไม่ซ้ำ · bus ต่อเนื่อง · termination ตามคู่มืออุปกรณ์ID 01ID 02ID 0304 / ตั้ง RS485 ให้ตรงระบบ38400 bps · Modbus RTUparity / stop bits ตรงกันAddress ไม่ซ้ำ · bus ต่อเนื่องtermination ตามคู่มืออุปกรณ์ตรวจพิกัดและความแม่นยำCT เหมาะกับช่วงโหลดใช้งาน · ตรวจ VA และ class ของชุดวัด · 20 เท่า / 0.5 s เป็น overload · ไม่ใช่พิกัดใช้งานต่อเนื่องLOAD / VA / CLASS05 / ตรวจพิกัดและความแม่นยำCT เหมาะกับช่วงโหลดใช้งานตรวจ VA และ class ของชุดวัด20 เท่า / 0.5 s เป็น overloadไม่ใช่พิกัดใช้งานต่อเนื่องทดสอบระบบจริงเทียบ V / I / kW / PF กับเครื่องอ้างอิง · ทดสอบอ่านค่า Modbus · ตรวจค่าตั้งหลังไฟกลับ · เก็บผลก่อน–หลังและเงื่อนไขโหลด230.0230.0REFERENCE06 / ทดสอบระบบจริงเทียบ V / I / kW / PF กับเครื่องอ้างอิงทดสอบอ่านค่า Modbusตรวจค่าตั้งหลังไฟกลับเก็บผลก่อน–หลังและเงื่อนไขโหลด
05

บันทึกก่อนส่งมอบทุกครั้ง

ต้องบันทึก CT ratio และ VT ratio พร้อมหลักฐานค่าที่ตั้งจริงใน meter

สถานที่ / ตู้ / หมายเลข meter: __________________
วันที่ / ผู้ตั้งค่า / ผู้ตรวจ: __________________
CT primary / secondary: __________ A / ______ A
VT primary / secondary: __________ V / ______ V
CT รุ่น / VA / class / ช่องสาย: __________________
สาย CT ขนาด / ระยะทางเดียว: ______ mm² / ____ m
Modbus address / baud / parity / stop: __________
โหลดอ้างอิง / เครื่องมือ / ผลก่อน–หลัง: __________

แนบภาพป้าย CT/VT ภาพหน้าตั้งค่า ratio และผลตรวจวัด หากไม่มี VT ให้บันทึกว่า “Direct input / ไม่มี VT” พร้อมค่าที่ตั้งจริง
