Solution proposal สำหรับ CPF Frozen Line

Smart Vibration Monitoring สำหรับ Spiral Freezer และงานแช่แข็ง

แนวทางติดตั้งระบบวัดสั่นสะเทือนสำหรับเฝ้าระวังมอเตอร์ เกียร์บ็อกซ์ แบริ่ง และชุดขับสายพาน โดยสามารถเลือกใช้ product ที่มีอยู่ในตลาด หรือให้เรา R&D รุ่นใหม่เฉพาะงานได้

รองรับ cold start -40°C
RS485 / Modbus RTU
Heater + NTC ในหัวเซนเซอร์
หัววัด M6/M8 ติดตั้งใกล้จุดสั่น

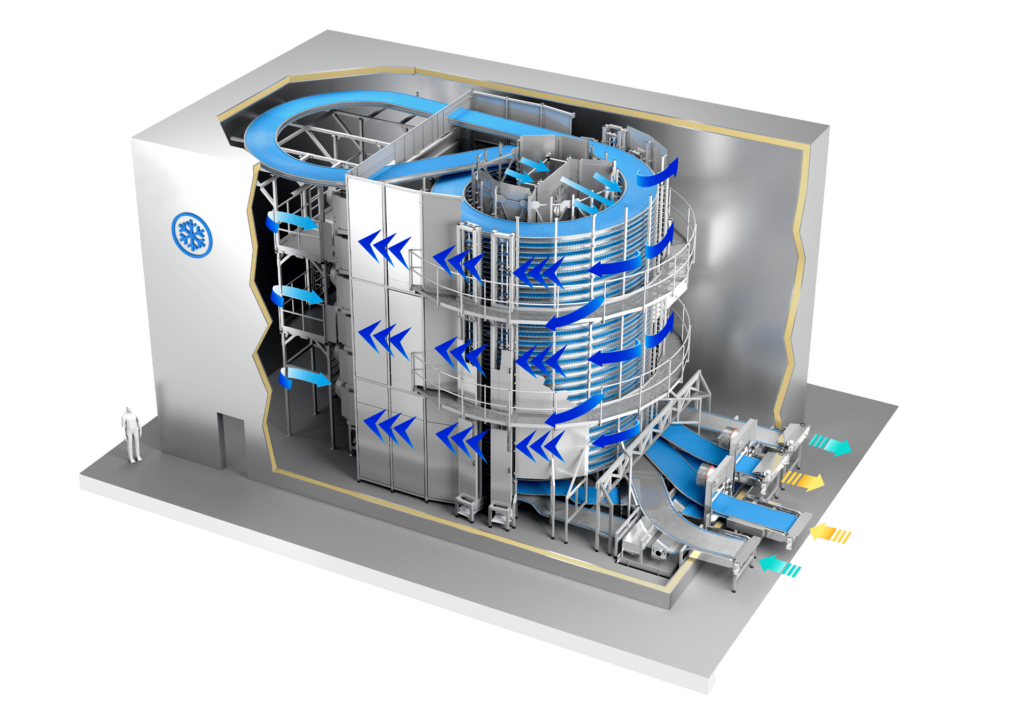

Spiral freezer machine reference
24Vไฟเลี้ยงมาตรฐานโรงงาน
2.5Wฮีตเตอร์ช่วยเริ่มงานในความเย็น
PLCต่อเข้าระบบควบคุมได้ง่าย

สถาปัตยกรรมระบบสำหรับ Spiral Freezer

Sensor Head

หัววัดอะลูมิเนียม M6/M8 ติดตั้งใกล้มอเตอร์ แบริ่ง หรือเกียร์บ็อกซ์ ภายในมี ADXL345-EP, STM32U5, LDO, NTC และฮีตเตอร์ พร้อม resin encapsulation และ silica gel ลดปัญหาความชื้น

A/B + 24V/GND + M+/M-

Transducer Box

กล่องแปลงสัญญาณอยู่นอกจุดเย็นจัด รองรับ differential loop, RS485, protection, power conditioning และ diagnostics

RS485 / Modbus RTU

PLC / SCADA

ส่งค่าการสั่น อุณหภูมิ สถานะฮีตเตอร์ และ alarm เข้าระบบควบคุมหรือ SCADA เพื่อวางแผนบำรุงรักษา spiral freezer

ทางเลือกผลิตภัณฑ์ที่สามารถนำมาใช้งานได้

หัวข้อ Allen-Bradley 1443 Series Monitran MTN/1100 Siemens SIPLUS CMS VIB-Sensor S02 R&D ใหม่: Smart Vibration Sensor Transducer Box
หลักการวัด Industrial IEPE accelerometer สำหรับ condition monitoring ที่สามารถจัดหาและ integrate ได้ Accelerometer อุตสาหกรรมทั่วไป ตัวเรือน stainless steel ที่สามารถนำมาประยุกต์ใช้ได้ Piezoelectric vibration sensor สำหรับระบบ SIPLUS CMS เหมาะกับงานที่ต้องการ ecosystem สำเร็จรูป หัววัด accelerometer แบบ smart sensor มี MCU ใกล้จุดวัด พัฒนาใหม่ตามสภาพงาน CPF
สัญญาณออก IEPE / analog vibration signal Constant current / IEPE style, 100mV/g ±10% 10mV/g ±10%, measuring range 500g ข้อมูลดิจิทัลผ่าน transducer box พร้อม optional M+/M-
การสื่อสาร ต้องใช้ condition monitoring system เป็น analog sensor ต้องมี signal conditioner เหมาะกับ SIPLUS CMS1200 / CMS2000 RS485 / Modbus RTU ต่อ PLC และ SCADA ได้ตรงตาม requirement
สภาพแวดล้อมเย็น บางรุ่นรองรับประมาณ -55°C ถึง +120°C ประมาณ -55°C ถึง +120°C, IP67 IP65, frequency range 1Hz ถึง 15kHz ออกแบบเฉพาะ cold condition ของ spiral freezer และ cold-start -40°C
ฮีตเตอร์ cold start ไม่ใช่จุดเด่นหลัก ไม่ใช่จุดเด่นหลัก ไม่ระบุเป็นฟังก์ชันหลัก ฮีตเตอร์ 5V / 10Ω เปิดต่ำกว่า -20°C และปิดสูงกว่า -10°C ด้วย comparator + hysteresis
Local intelligence ประมวลผลหลักที่ระบบภายนอก ไม่มี MCU ในตัวเซนเซอร์ พึ่งพาระบบ Siemens CMS STM32U5 รองรับ filtering, diagnostics, heater supervision และ edge analytics ในอนาคต
เหมาะกับ PLC เราสามารถดึงสัญญาณขึ้นระบบผ่าน monitoring hardware เราสามารถเพิ่ม signal conditioner แล้วนำขึ้น PLC/SCADA เราสามารถเชื่อมต่อผ่าน Siemens CMS platform ออกแบบเป็น industrial 24V + Modbus สำหรับ PLC integration โดยตรง
การติดตั้ง รูปแบบ accelerometer อุตสาหกรรม 2-pin C5015 military-style connector MIL connector ด้านบน หัววัด remote 1-2m จากกล่อง transducer ลดผลกระทบจากความเย็นและตำแหน่งติดตั้งแคบ
Diagnostics ขึ้นกับระบบที่ใช้งานร่วม จำกัดตาม analog output ผ่าน CMS platform รายงานอุณหภูมิ สถานะฮีตเตอร์ สถานะสื่อสาร และรองรับ alarm logic
Best fit ลูกค้าที่ต้องการใช้อุปกรณ์มาตรฐานตลาดและให้ เราดึงข้อมูลขึ้นระบบ งานวัดสั่นสะเทือนทั่วไปที่ต้องการ sensor ทนทานและจัดหาได้ โรงงานที่ใช้ Siemens CMS หรืออยากใช้ platform สำเร็จรูป ลูกค้าที่ต้องการ solution เฉพาะ spiral freezer พร้อม cold-start support ใช้เวลา R&D ประมาณ 3 เดือน
PDF / เอกสาร Download AB 1443 Download MTN/1100 Download Siemens S02 Print / Save Concept

แนวทางการเสนอ Solution

AB 1443

Product มาตรฐานตลาดที่เราสามารถจัดหา ติดตั้ง และดึงสัญญาณขึ้นระบบได้

MTN/1100

Product ทนทานสำหรับงานทั่วไป เหมาะกับการทำระบบ monitoring ด้วยอุปกรณ์เสริม

Siemens S02

ทางเลือกสำหรับลูกค้าที่ต้องการระบบ vibration monitoring แบบ ecosystem สำเร็จรูป

R&D ใหม่

หากต้องการรุ่นเฉพาะ spiral freezer เราพร้อมพัฒนา smart digital transducer ภายในประมาณ 3 เดือน

ทางเลือก R&D เฉพาะ Spiral Freezer

  • วัดทีเดียว 3 แกน
  • เหมาะเมื่อ product สำเร็จรูปยังไม่ตอบโจทย์ cold-start หรือการเชื่อมต่อกับระบบเดิม
  • มีฮีตเตอร์ช่วย cold start เมื่อเครื่องอยู่ในสภาพแวดล้อมประมาณ -40°C
  • ส่งข้อมูลแบบ Modbus แทนการอ่าน raw analog vibration เพียงอย่างเดียว
  • MCU ใกล้หัววัดช่วยทำ filtering, diagnostics และ edge analytics ในอนาคต
  • หัววัดอะลูมิเนียม M6/M8 แบบ remote พร้อม resin protection เหมาะกับพื้นที่ติดตั้งแคบ
  • ต่อเข้าระบบ PLC/SCADA ของไลน์ผลิตอาหารแช่แข็งได้ง่ายขึ้น
  • กรอบเวลา R&D เบื้องต้นประมาณ 3 เดือน ก่อนเข้าสู่ validation และ field test

สเปก Prototype

Supply24V industrial input
Heater5V / 10Ω / approx. 2.5W
Temperature sensingNTC 10k B3950
InterfaceRS485 Modbus RTU + optional M+/M-
SensorADXL345-EP
MCUSTM32U5
Sensor cableA/B + 24V/GND + M+/M-
Target environment-40°C cold condition
